Qu'est-ce que le zéro PCB ? Guide des types, des applications et des avantages

Un PCB Zero, également connu sous le nom de carte perforée ou PCB DOT, est un outil polyvalent largement utilisé dans le prototypage électronique. Contrairement aux PCB personnalisés, qui sont fabriqués avec une disposition de circuit spécifique, les PCB Zero ont une grille de trous pré-percés et de pastilles en cuivre sans connexions prédéfinies. Cela fournit une toile vierge pour créer et tester des circuits personnalisés, ce qui les rend populaires parmi les amateurs, les étudiants et même les ingénieurs professionnels.

Dans ce guide, nous explorerons ce que sont les PCB zéro, leurs différents types, leurs applications et comment ils peuvent être un outil essentiel dans votre processus de prototypage.

Qu'est-ce qu'un PCB zéro ?

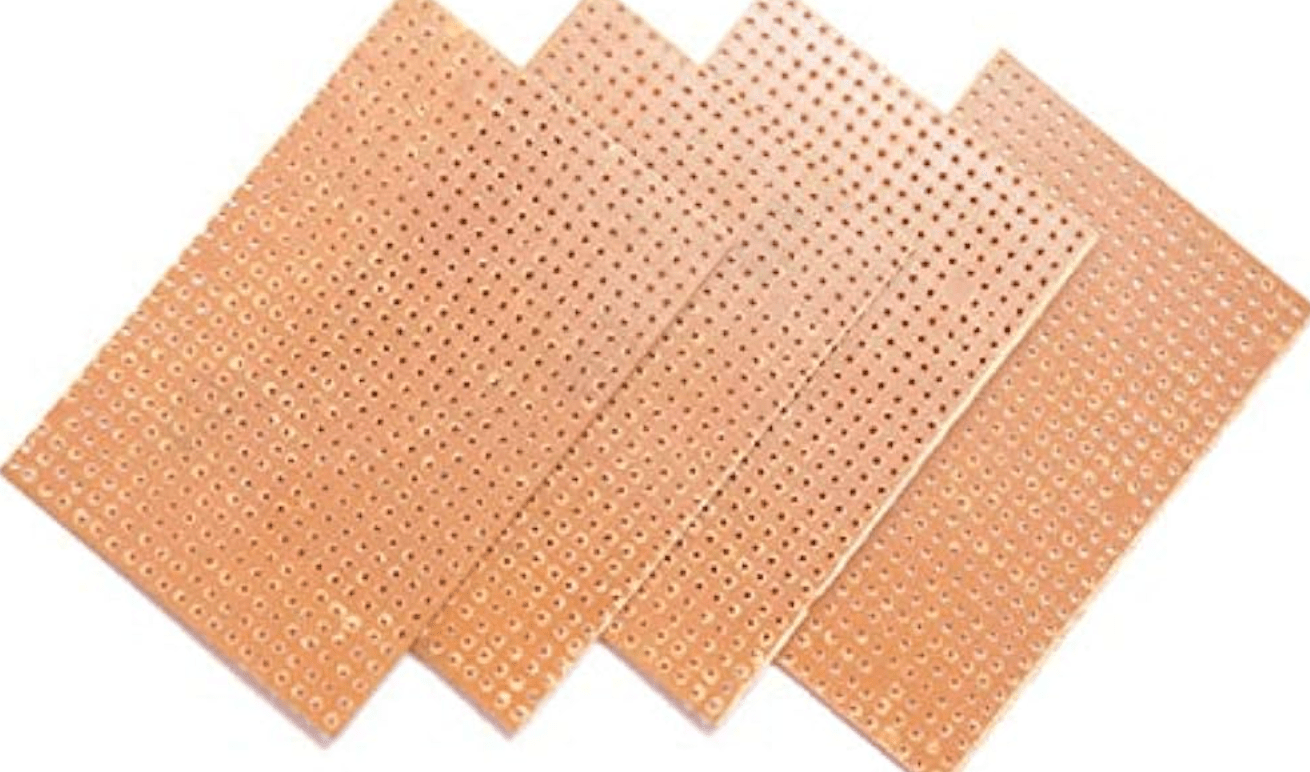

Un PCB Zero est une carte de prototypage à usage général comportant une grille de trous pré-percés, chacun entouré d'un plot en cuivre. Son nom vient du fait qu'il n'est pas doté de connexions préconfigurées, ce qui vous offre une flexibilité totale pour concevoir votre propre circuit à partir de zéro. Souvent appelé carte perforée ou PCB DOT, il permet un prototypage et des tests créatifs.

Les PCB Zero sont construits à partir d'un matériau de base, généralement de la fibre de verre, avec une grille régulière de trous espacés de 0.1 pouce. Des pastilles de cuivre autour de chaque trou permettent de souder facilement les composants, offrant ainsi une solution de prototypage plus permanente par rapport aux platines d'expérimentation. Les platines d'expérimentation sont utiles pour les expériences temporaires, mais les PCB Zero permettent de souder les composants en place pour des projets plus fiables et durables.

Contrairement aux PCB nus, qui sont des cartes vierges fabriquées avec un motif de circuit spécifique, les PCB zéro n'ont pas de telle disposition. Cela les rend polyvalents pour une large gamme de conceptions expérimentales, même si le câblage des circuits nécessite également plus d'efforts manuels.

Types de Zéro PCB

Il existe plusieurs variantes différentes de PCB zéro disponibles, chacune avec ses avantages uniques.

PCB standard zéro

Le PCB zéro traditionnel comprend une simple grille à trous de cuivre, idéale pour le prototypage de base et les petits projets de circuits.

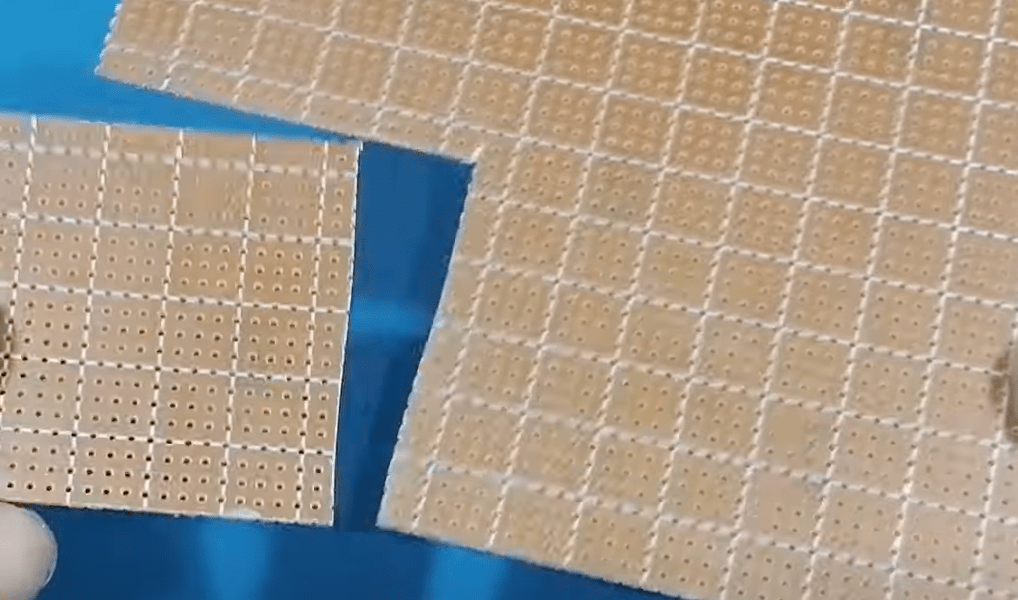

Variantes avancées

Certains PCB zéro sont dotés de fonctionnalités supplémentaires, telles que des rails d'alimentation intégrés ou des pads connectés, qui simplifient certaines tâches comme la distribution d'énergie à plusieurs composants.

Comparaison avec les breadboards

Les platines d'expérimentation sont parfaites pour expérimenter rapidement des circuits sans soudure. Cependant, leur fiabilité est limitée : les connexions peuvent se desserrer au fil du temps. Les PCB zéro, en revanche, offrent une solution plus permanente et plus robuste en permettant de souder les composants en place, ce qui les rend adaptés à des projets plus durables.

Comment utiliser un PCB zéro

L’utilisation d’un PCB zéro est simple, mais elle nécessite une planification minutieuse pour garantir que votre circuit fonctionne comme prévu.

Commencez par concevoir le circuit que vous souhaitez construire. Esquissez le schéma et planifiez l'emplacement de chaque composant, en vous assurant que tout s'adapte bien sans chevauchement des fils. Une fois que vous avez un plan, placez les composants sur le PCB zéro selon votre conception, en vous assurant que chaque fil s'insère dans le trou approprié.

Après avoir positionné les composants, soudez-les sur la carte. Connectez les pastilles de cuivre à l'aide de fils isolés, en formant les connexions nécessaires pour compléter votre circuit. Vous aurez besoin d'outils comme un fer à souder, du fil à souder, des coupe-fils et, éventuellement, un multimètre pour tester les connexions.

Si vous débutez, commencez par des circuits simples pour vous entraîner à la soudure. Utilisez des clips résistants à la chaleur pour maintenir les composants en place pendant la soudure et travaillez dans un endroit bien ventilé pour garantir la sécurité.

Applications du zéro PCB

Les PCB zéro sont extrêmement polyvalents et ont une large gamme d’applications.

• Prototypage:Ils sont le plus souvent utilisés pour prototyper de nouveaux circuits avant de s'engager dans une configuration de PCB personnalisée. Leur flexibilité facilite l'itération rapide et le dépannage.

• Un but éducatif:Les écoles et les universités n'utilisent pas de PCB pour enseigner la conception de circuits de base et la soudure. Leur simplicité et leur approche pratique en font un outil idéal pour l'apprentissage.

• Petits projets et réparations:Les amateurs de bricolage utilisent souvent des PCB zéro pour construire de petits projets ou réparer des appareils électroniques. Leur rentabilité et leur adaptabilité les rendent parfaits pour des réparations rapides ou des constructions expérimentales.

Avantages et inconvénients du zéro PCB

Les PCB zéro présentent à la fois des avantages et des limites, qu’il est important de prendre en compte lors du choix d’une méthode de prototypage.

Les avantages comprennent:

• Rentabilité:Les PCB zéro sont plus abordables que les PCB personnalisés, ce qui les rend idéaux pour les projets à petit budget.

• Flexibilité:Ils offrent un contrôle complet sur la conception du circuit, permettant des solutions hautement personnalisées.

• Facilité d’utilisation :Ils constituent une excellente plate-forme d'apprentissage pour les débutants qui souhaitent pratiquer la soudure et comprendre la conception de base des circuits.

Les inconvénients incluent:

• Limité aux circuits simples:Les PCB zéro ne conviennent pas aux projets complexes ou à grande échelle, car chaque connexion doit être soudée manuellement.

• Travail intensif:Le câblage et la soudure manuels de chaque composant peuvent prendre du temps, en particulier pour les conceptions complexes.

PCB zéro vs autres cartes de prototypage

Lors du choix entre différentes méthodes de prototypage, il est important de comprendre les avantages de chaque option.

PCB zéro contre Breadboard

Les platines d'expérimentation sont idéales pour configurer et tester rapidement des circuits sans soudure. Cependant, les connexions de la platine d'expérimentation peuvent se desserrer au fil du temps, ce qui peut entraîner des performances peu fiables. Les PCB zéro offrent une solution plus permanente, idéale pour les projets qui nécessitent durabilité et longévité.

PCB zéro ou PCB personnalisé

Les PCB personnalisés sont conçus dans un but précis et présentent des configurations prédéfinies. Ils sont idéaux pour la production à grande échelle et les circuits complexes. En revanche, les PCB zéro permettent une conception de forme libre, ce qui les rend plus pratiques pour le prototypage et les petits projets uniques.

Conseils pour créer un circuit réussi sur un PCB zéro

Créer un circuit réussi sur un PCB zéro nécessite une planification minutieuse et une attention aux détails.

1. Planification et aménagement

Avant de souder, prenez le temps de planifier votre disposition. Assurez-vous que les composants sont placés de manière à minimiser le besoin de fils longs et à éviter les chevauchements de connexions. Une disposition bien planifiée donnera un circuit plus efficace et fonctionnel.

2. Techniques de câblage

Utilisez autant que possible un câblage court et direct. Cela permet de garder le circuit propre et de réduire le risque de résistance ou de court-circuit. Utilisez toujours des fils isolés et assurez-vous que les joints de soudure sont propres et sécurisés.

3. Erreurs courantes à éviter

Évitez les croisements de fils inutiles, car ils peuvent entraîner des courts-circuits. Coupez toujours les fils en excès après la soudure pour éviter les connexions accidentelles.

Foire Aux Questions (FAQ)

1. Quelle est la taille d'un PCB zéro ?

Les PCB Zero sont disponibles en différentes tailles, généralement avec des dimensions telles que 3x7 cm, 5x7 cm ou plus, selon les exigences du projet.

2. Est-il possible d’utiliser des PCB zéro pour les produits finis ?

Oui, les PCB zéro peuvent être utilisés pour des produits finis à petite échelle ou des produits électroniques personnalisés, en particulier lorsque la flexibilité et le faible volume de production sont des priorités.

3. Quels types de projets sont les mieux adaptés au zéro PCB ?

Les PCB Zero sont parfaits pour le prototypage, les projets éducatifs, l'électronique DIY et les réparations simples. Ils sont parfaitement adaptés aux projets qui ne nécessitent pas de production en série.

4. Comment éviter les erreurs lors de l'utilisation d'un PCB zéro ?

Planifiez votre disposition à l’avance, utilisez des fils isolés, gardez les joints de soudure propres et testez les connexions avec un multimètre pour éviter les erreurs.

5. Où puis-je acheter un PCB zéro ?

Les PCB zéro sont largement disponibles en ligne auprès de fournisseurs de composants électroniques, de marchés comme Amazon ou de magasins d'électronique spécialisés.

Conclusion

Les PCB Zero sont un excellent outil pour les passionnés d'électronique, les étudiants et les professionnels qui ont besoin d'un moyen polyvalent et économique de prototyper des circuits. Leur flexibilité, combinée à la possibilité de créer des conceptions personnalisées à partir de zéro, les rend inestimables pour l'expérimentation et l'apprentissage. Que vous soyez un débutant cherchant à s'entraîner à la soudure ou un amateur expérimenté développant un circuit unique, les PCB Zero offrent la plate-forme idéale pour la créativité et l'innovation.
